SG-YL11-05

发布日期：[2015-04-09]    点击数：

加工定制	是	品牌	天禾	型号	SG-YL11-05
产品别名	360°玻璃管式水流指示器	适用范围	油、水、 气，液体	标准	NPT  RC  G
类型	直通式	压力范围	0.6/1. 0/1.6	连接形式	内螺纹
材质	不锈钢	规格	DN6-DN50

型号 SG-YL11-05

材质 不锈钢

产地 中国-浙江-温州

规格 DN6-DN50

产品名称： 玻璃管式流量指示器

生产工艺：专Ye铸造

材 质：不锈钢304 、316L 、 铜、碳钢

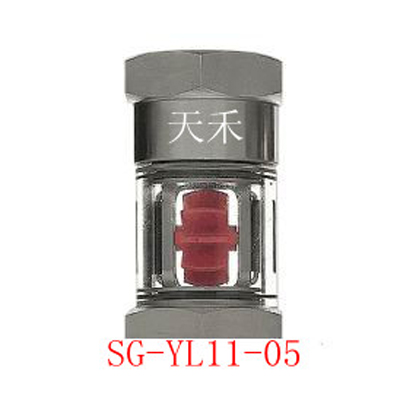

SG-YL11-05     可视360°玻璃管式叶轮水流指示器

 又称叶轮视镜是观察管道内介质流动情况的必要附件。叶轮视镜广泛用于石油、化工、化纤、医药、食品等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可缺少的附件。流量指示器包括螺纹式流量指示器、焊接式流量指示器、 法兰式流量指示器。

　　流量指示器也可用于自动喷水灭火系统，它可以安装在主供水管或横杆水管上，给出某一分区域小区域介质流动值，此流动值可送到电控箱便于启动消防水泵的控制开关。

 -耐温： 100-200°C

 -耐压： 0.6-1.6 mpa



 - 叶轮：四氟或尼龙制造由红篮两色可选择，具有高可视度的效果。

 - 介质： 水、油、气体及酸，碱性液体或毒性气体



（一）流量指示器的用途(适用于循环泵配件、汽车上供用配件、油路管道配用件）



  用于观察管道中介质流量的情况，通过叶轮可近似地看出流量的大小。

（二）流量指示器是一种易于观察和安装的实用性产品

  Zhi少可以确定有介质通过。两端都可以被用作入口，简单、直接而可靠。只要观察转子的转速就可以估算出流量。流量指示器视镜片使之可以轻易地拆下进行清洗。叶轮流量指示器是一种易于观察和安装的实用性产品。

（三）流量指示器的特点

1、视窗表面玻璃清洗方便。

2、玻璃视窗可360°方向观察。

3、具有立；卧双用便于安装或拆卸。

品牌天禾型号ZLC-G3/8sh

产品别名叶轮视镜适用范围水、油、气类介质

标准日标/德标类型直通式

压力范围1.6Mpa连接形式内螺纹

材质不锈钢规格G3/8”



一、性能简介：



    叶轮式流量视窗器可安装于各种液体或气体介质管道中，当管道中有介质流动叶轮即转动，随时能观察系统管路中的介质是否正常流动。叶轮的转动与流速成一个比例关系，叶轮的快慢清晰可见，由此可以衡量流量的大小。本产品外型精巧、清晰直观、简洁可靠、无需维护，可应用于要求较高的冷却、润滑、液压、输送等设备系统中。



二、特点：



1、自带清洁刷，只需用手转动视窗玻璃便可擦除附着于视窗玻璃内壁上的沉淀物。



2、玻璃视窗可360°方向观察。



三、参数：



Zui大工作压力1.6Mpa



Zui大介质温度100ºC



压力损耗0.025Mpa



视镜玻璃是高精度石英玻璃，它耐压、耐温、耐腐蚀Zui佳。
